双作用液压千斤顶

更新：2019-1-15 11:11:02 点击：

产品品牌盛鸣牌
产品型号 FCD型

产品介绍

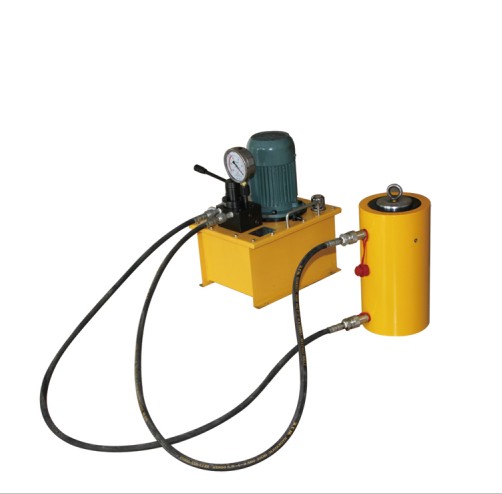

双作用液压千斤顶具有输出力大、重量轻，可在任意空间位置上远距离操作的特点，配以手动或电动超高压油泵站，可实现顶、推、拉、挤、压等多种形式的作业，广泛应用于交通、铁路（地铁）、桥梁、造船、建筑、厂矿等各行各业。近年来，又在基础沉降试验以及静力压桩中得到了广泛的应用。
用户可根据实地尺寸要求，确定产品规格，特殊尺寸可定制！

二、使用方法
1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N46#液压油才能工作。
4、手动泵请参照手动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养

三、注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
2、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。

型号	吨位T	行程B-A mm	最低高度Amm	伸展高度Bmm	油缸外径mm	活塞杆直径mm	油缸直径mm	压力Mpa	重量kg
DYG50-125	50	125	250	375	127	70	100	63	32
DYG50-160		160	285	445					35
DYG50-200		200	325	525					43
DYG100-125	100	125	275	400	180	100	140	63	56
DYG100-160		160	310	470					63
DYG100-200		200	350	550					78
DYG150-160	150	160	320	480	219	125	180	63	68
DYG150-200	150	200	360	560	219	125	180	63	78
DYG200-125	200	125	310	435	240	150	200	63	112
DYG200-160		160	345	505					118
DYG200-200		200	385	585					136
DYG320-200	320	200	410	610	330	180	250	63	235
DYG400-200	400	200	460	660	380	200	290	63	265
DYG500-200	500	200	460	660	430	200	320	63	430
DYG630-200	630	200	515	715	500	250	360	63	690
DYG800-200	800	200	598	798	560	300	400	63	940
DYG1000-200	1000	200	630	830	600	320	450	63	1200

型号	吨位T(KN)	行程mm	本体高度mm	伸展高度mm	外径mm	基座安装孔
型号	吨位T(KN)	行程mm	本体高度mm	伸展高度mm	外径mm	螺栓分布圆直径mm	螺纹	螺纹深度mm
RR-1010	10（89）	254	409	663	73	-	-	-
RR-1012	10（89）	305	457	762	73	-	-	-
RR-308	30（267）	210	387	596	102	-	-	-
RR-3014	30（267）	368	549	917	102	-	-	-
RR-506	50（444）	156	331	487	127	-	-	-
RR-5013		334	509	843	127	-	-	-
RR-5020		511	733	1244	127	76	1/2″-13	25
RR-156	75（667）	156	347	503	146	-	-	-
RR-7513	75（667）	334	525	858	146	-	-	-
RR-1006	100（889）	168	357	525	178	140	3/4″-10	25
RR-10013		334	524	857	178	140	3/4″-10	25
RR-10018		461	687	1147	178	140	3/4″-10	25
RR-1502	150（1333）	57	196	253	203	-	-	-
RR-1506		156	385	541	203	159	3/4″-16	25
RR-15013		334	582	915	203	159	3/4″-16	25
RR-15032		816	1116	19%1	203	-	-	-
RR-2006	200（1778）	152	430	582	248	127	1″-8	25
RR-20013	200（1778）	330	608	938	248	127	1″-8	25
