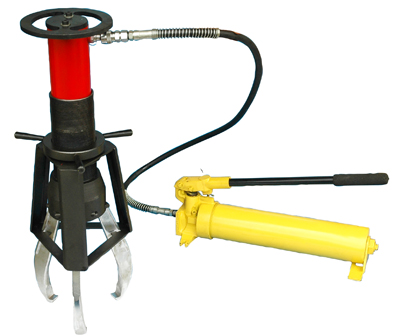

分离式防滑拉马
更新：2014-10-28 15:11:51 点击：
- 产品品牌 盛鸣牌
- 产品型号 EPH
产品介绍
一、使用说明
EPH型液压防滑拉马亦称分离式液压防滑拔轮器，是一种替代传统拉马的理想化新型工具。操作方便，使用省力、不受场地限制，结构紧凑，使用灵活，重量轻，体积小，携带方便等特点，适用于工厂、修理场所。
独有的安全笼套设计，能牢固锁定工件，防止打滑，工作更安全。
自动对中，防止偏载，保证丝杆始终处于受力中心，延长使用寿命。
通过T型手柄和安全笼迅速控制拉马，操作更方便。
特殊形状的钳爪更利于狭小空间操作。
梯形螺纹丝杆，在较大扭矩时更省力。
二、工作原理
液压防滑拉马是以手动或电动油泵为动力，通过高压油管的传递使千斤顶的大活塞向前推进，勾爪勾住被卸物承反作用力，实现拉卸之功能。液压防滑拉马分体式液压拉马轻便型携带方便，容易操作。爪子配有两爪和三爪可以依工作现场需要进行拆换，客户在选购时确定爪数。
三、操作方法
以手动泵为例，请按以下操作：
将防滑拉马安放在所拉的工件上，调整好中心位置，保持三爪或二爪受力平衡。将手动油泵或电动油泵的快速接头连接到防滑拉马主机上，拧紧手动油泵卸载螺钉，操作前可略些轮开加油口上的螺丝。揿动手动油泵揿杆，拉马顶芯向前移动，呈反作用力，拉钩拉卸物体往后移动，拉出工件，如行程不够长，可加垫块在顶芯前部，再操作数次即可。
电动泵请参照电动油泵说明书。
|
型号 |
爪数 |
工作能力T |
最大扭矩NM |
张距范围mm |
最大伸距mm |
中心螺杆直径mm |
|
EPH204 |
2 |
5 |
27 |
13-127 |
102 |
14 |
|
EPH104 |
3 |
5 |
54 |
|
||
|
EPH208 |
2 |
10 |
102 |
13-178 |
152 |
16 |
|
EPH108 |
3 |
10 |
176 |
|
||
|
EPH208 |
2 |
12 |
203 |
19-305 |
203 |
20 |
|
EPH108 |
3 |
17 |
298 |
|
||
|
EPH210 |
2 |
15 |
237 |
25-381 |
246 |
20 |
|
EPH110 |
3 |
15 |
273 |
|
||
|
EPH213 |
2 |
25 |
644 |
64-457 |
305 |
29 |
|
EPH113 |
3 |
30 |
814 |
|
||
|
EPH216 |
2 |
35 |
1085 |
76-635 |
356 |
31 |
|
EPH116 |
3 |
40 |
1153 |
|
